• PLZBD－3J防爆闪光障碍灯产品介绍：　　适用于石油、化工、军工类等Ⅱ类TI－T5组爆炸性气体混合物的高层建筑、钻井平台、高架设施上及高大储油设施区界建筑物上，做航空障碍指示用。 使用环境要求：海拔高度≤2000m；周围空气相对温度不大于85％（在25°C时）；有爆炸性混合物场所中的2区；无严重腐蚀金属及绝缘的气体或蒸气的环境中；无剧烈震动与冲击的环境中；灯具表面最高温升不大于55°C；耐电压2000伏，绝缘电阻常态100兆欧（温态10兆欧）；采用YHZ型三芯中型橡套电缆，电缆外径Φ10.1mm，标称截面1.0mm2。适用范围：PLZBD-3JL防爆型障碍灯适用于石油、化工、军工类等Ⅱ类TI－T5组爆炸性气体混合物的高层建筑、钻井平台、高架设施上及高大储油设施区界建筑物上，做航空障碍指示用。
    产品技术参数表：

    技术参数见下表。

    型号 PLZBD－3J
    FAA分类 L－864
    有效光强 ≥2,000cd
    闪光次数 20～60次/分
    光源寿命 80,000小时
    供电方式 AC220V
    功耗 50W
    环境温度 -40°C～+70°C
    外型尺寸（mm） 220×175×420
    安装尺寸(mm) 160×130
    自控环境亮度 50cd/m2
    密封等级 IP65
    灯罩颜色 红色
    重　　量 5kg

    l 产品结构

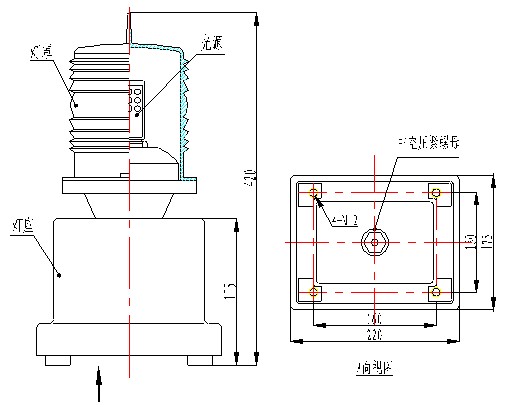

                                                                  图1  PLZBD－3J障碍灯结构示意图

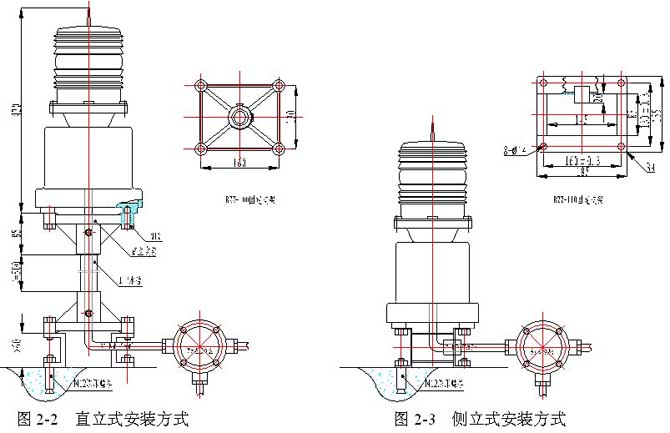

    图2.连线示意图及接线原理图 障碍灯的安装方式可分为：

    直立式：适用于水泥、砖质建筑物，见图3。

    侧立式：适用于水泥、砖质建筑物的立面安装，见图4。


    图3  直立式安装方式

    图4  侧立式安装方式
